車用尿素泵SCR檢測系統—3000型 使用說明書

一、簡介

1、直流電壓表24V

2、尿素箱液體溫度表

3、電源指示燈 直流24V

4、CAN通訊座 6針

5、泵通訊線座 16針

6、電源總開關 220V

7、尿素箱加熱開關

8、量杯排液電磁閥開關

9、氣泵開關

10、電腦開啟

11、顯示器

二、操作說明

1、接入220V電源（左側）

2、接入氣源（左側）

3、打開電腦開關，待電腦啟動后，進入檢測系統至待機狀態

4、電磁閥：量杯排液時，按住此開關

5、加熱開關：尿素液需加熱時打開此開關，桶內無液時嚴禁打開此開關

三、檢測流程

   1、根據所測尿素泵插入對應的吸液管、溢流管、噴嘴管、氣源管。

   2、選擇測試的尿素泵的對應線束，連接好測試系統；

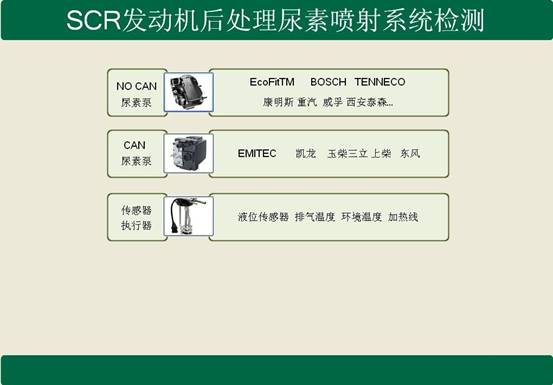

   3、選擇要測試的尿素泵類型：CAN尿素泵或非CAN尿素泵。

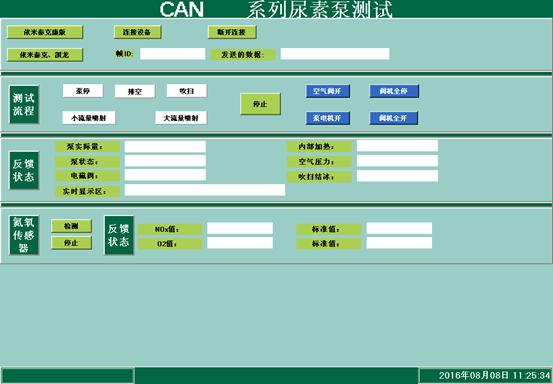

   4、選擇CAN尿素泵時進入此界面；選擇尿素泵品牌，點擊連接設備，之后在測試流程處選擇需要測試的項目；測試NO傳感器時，連接好NO傳感器后點擊連接設備，之后點擊檢測，注意不要被燙傷。

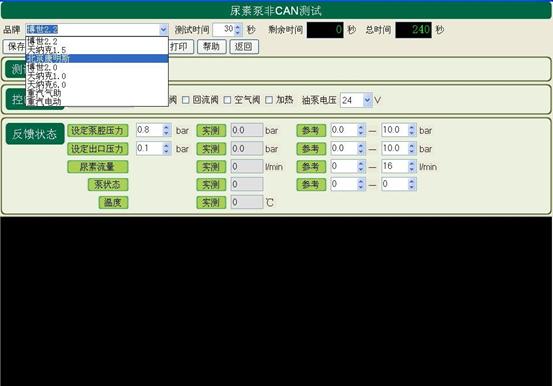

   5、測試非CAN尿素泵時，進入此界面；

   選擇尿素泵品牌

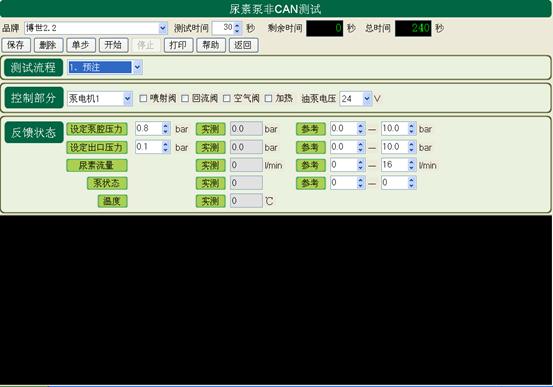

   點擊開始，會進行預注，建壓，噴射，吹掃，四個流程的檢測。

    如果只需測試其中一項，選擇要測試的項目后，點擊單步。

  控制部分不需要選擇，在選擇品牌后會自動默認。

四、噴嘴檢測

連接噴嘴通訊線（6芯CAN總線口），連接噴液管，進入CAN尿素泵檢測，點擊噴射，測試噴嘴霧化狀態及流量（噴嘴接入左側量杯集液器）。

注意事項：使用時請確保設備接地，防止意外發生
