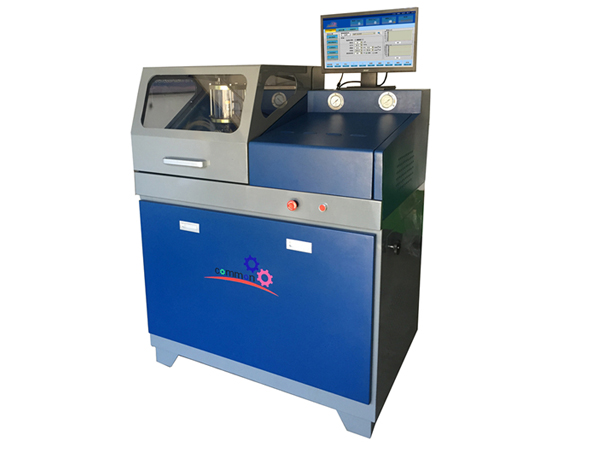

CRS-1L高壓共軌試驗臺簡介
來源：泰安海數機械制造有限公司 發布日期：2012-9-22 18:57:06 訪問次數：
一、主要特點
1、采用工業電腦、高速采集控制板卡，數據液晶顯示；
2、主機變頻調速，控制精確，省電節能；
3、油量采用傳感器計量，效率高，數字畫面雙顯示，觀察直觀；
4、具有短路保護功能、超壓保護功能；
5、全中文或英文顯示菜單，參數界面彩色顯示；
6、設備驅動參數可以靈活調節，可對多種共軌泵和噴油器的測量；
7、系統具有擴展性，可多臺設備集中管理，數據統一上報，實現軌元件的批量測試。
二、主要功能
本試驗臺可對以下共軌性能精確測試：
（一）高壓油軌
1、提供國外博世、德爾福、電裝和國內新風油軌壓力傳感器的預先標定值；
2、用戶可添加新的油泵傳感器類型，并可對不同傳感器壓力顯示值進行再校準；
3、自動軌壓控制調節；
（二）共軌噴油器測試
1、多可測6路電磁閥噴油器
◆ 高電壓 – 博世、電裝噴油器
◆ 低電壓 – 德爾福噴油器
2、可測1路西門子、博世壓電晶體（PIEZO）噴油器
3、所有通道電磁閥和壓電晶體驅動具備短路保護功能，不會損害待測噴油器和測試儀本身
4、提供標準測試步驟和工況，標準噴油量/回油量數據，同步顯示。用戶也可十分方便的自定工況，添加或更改實驗數據,系統帶有400多條標準數據（且不斷在添加中），方便用戶維修噴油器。
（三）共軌油泵測試
1、多通道PWM（脈寬調制信號）輸出用于驅動各種泵；
（1）單通道驅動信號的油泵調節
◆ 博世 CP1/CP2/CP3
◆ 德爾福 CRSP
◆ 電裝 HP3/HP4
（2）驅動1路DRV，專門用于測試泵的泵油能力
2、單獨兩路驅動結合電裝HP0泵（ECD-U2）上轉速傳感器的正時信號，同步控制HP0泵的兩個油量控制電磁閥；
3、所有通道驅動具備短路保護功能，不會損害待測油泵和測試儀本身；
4、提供標準測試步驟和工況，標準泵油量數據，同步顯示。用戶也可十分方便的自定工況，添加或更改試驗數據。
三、主要參數
1、主軸轉速范圍：0～3000 rpm；
2、可測試噴油器支數：1～6支；
3、主軸大輸出功率：11/15KW；
4、主軸中心線距工作臺高度：125mm；
5、燃油系統供油量（選配）：≥6 L/min；
6、燃油系統供油壓力：低壓≥0.4MPa；
7、噴油測量精度：0.1ml；
8、DRV回油測量精度：0.1ml；
9、燃油控制溫度：40±2℃
10、自吸泵輸油壓力測量：0～1.6MPa；
11、自吸泵自吸壓力測量：-0.1～0 MPa；
12、軌道壓力：0～180 MPa；
13、共軌壓力：0～200 MPa；
14、外形尺寸（長×寬×高）：2100×1000×1750mm。
